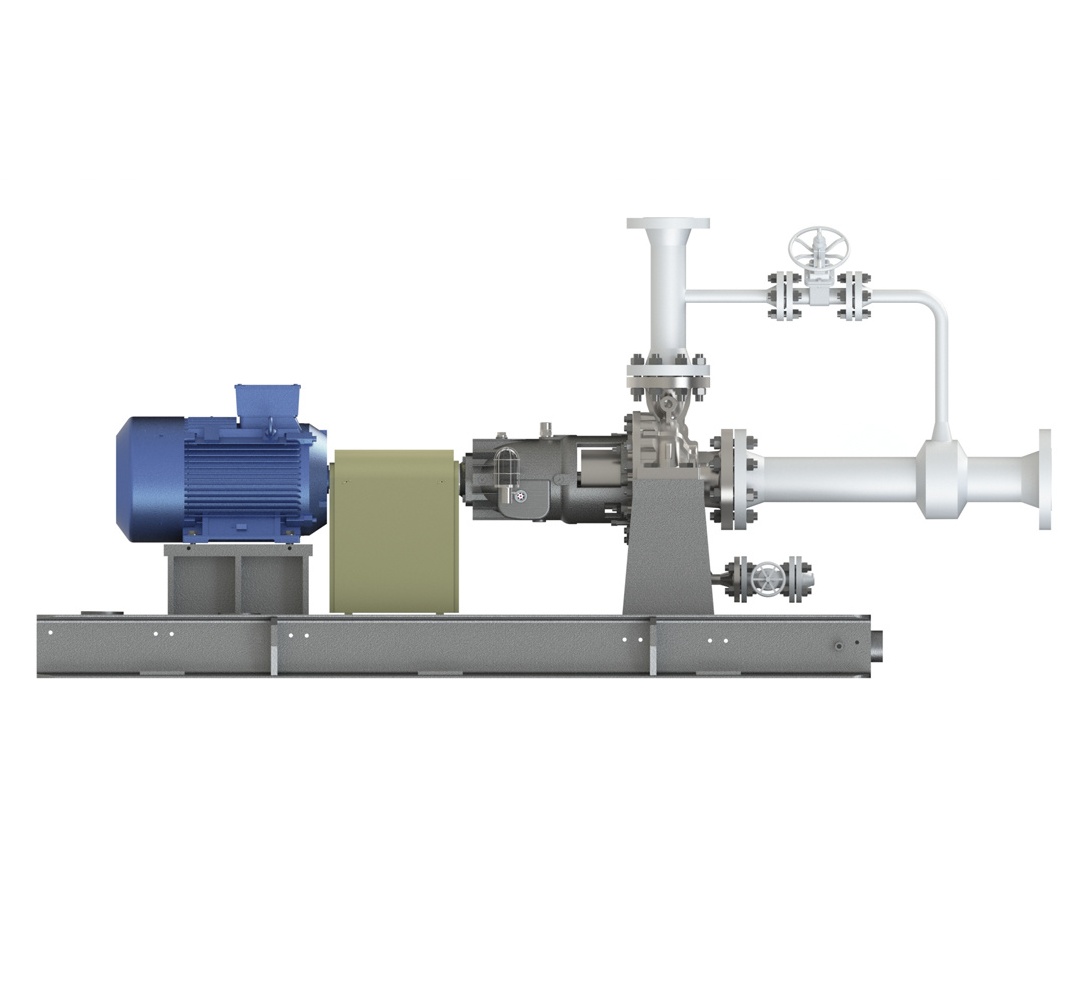

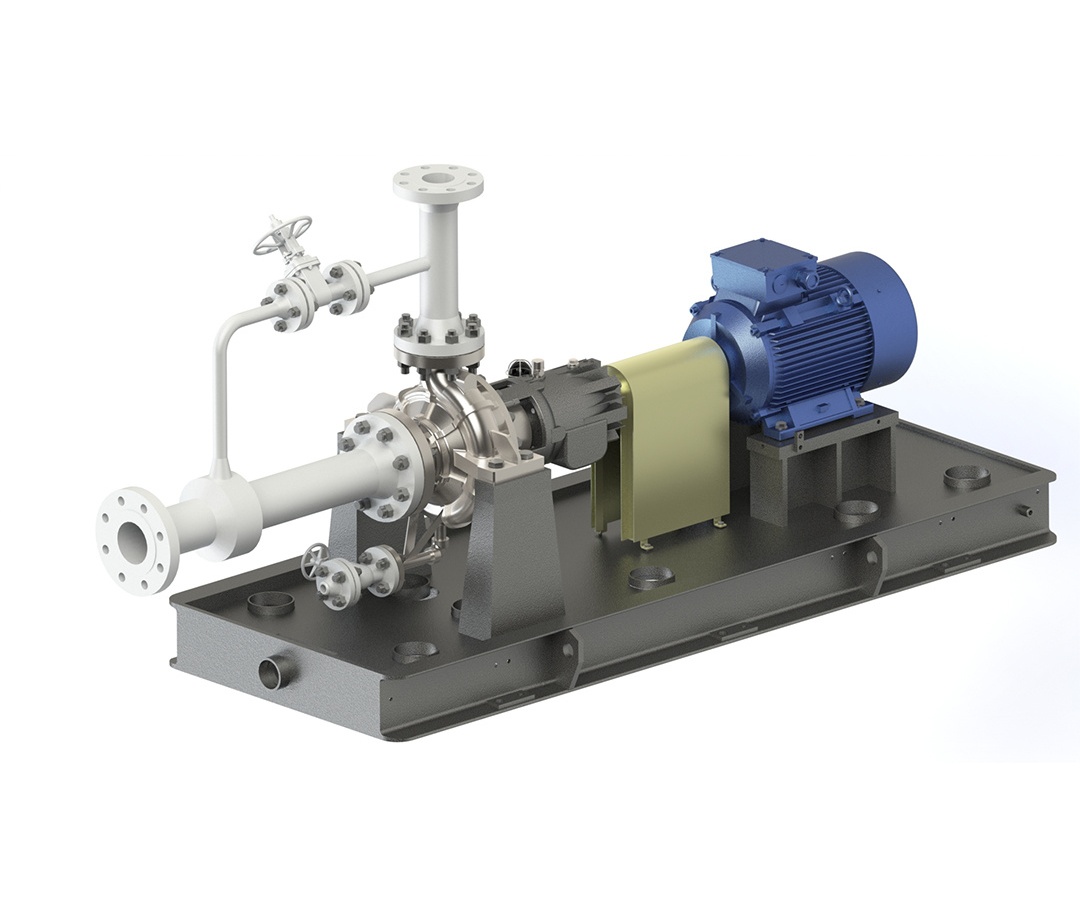

Принцип работы заключается в создании расчетного обходного потока из нагнетательного трубопровода во всасывающий трубопровод в качестве струйного насоса, введении потока высокого давления в поток низкого всасывания с низким давлением, затем использовании усилителя скорости для смешивания жидкости низкого и высокого давления в жидкость со стабильным давлением, затем прохождении через расширитель для снижения скорости жидкости и повышения давления во всасывающем фланце насоса. На всасывающем патрубке системы SPIC и всасывающем фланце насоса расположены два манометра для контроля значений давления.

Производительность насоса: до 10 000 м3/ч
Напор насоса: до 300 м
Температура жидкости: от -60°C до +400°C
Минимальный NPSHa, допустимый: 0 м
Значение увеличения NPSHa: 0~20 м (в зависимости от другого насоса)
Подходящая жидкость: все технологические жидкости с низким давлением всасывания или низким давлением паров, такие как конденсат, амин, пальмовое масло, термальное масло и т. д.

Параметр

Струйный насос изготовлен на основе точных расчетов и проектирования, с очень низкими потерями энергии и высокой эффективностью, настраивается для каждого насоса в зависимости от различных условий применения и различных требований к давлению всасывания, доступно несколько различных распылительных насадок струйного насоса для различных жидкостей и различных насосов.
Клапан регулирования производительности, установленный на обводном трубопроводе, позволяет контролировать расход в обводном трубопроводе, обеспечивая постоянную работу агрегата с максимальной эффективностью и защищая насос, когда производительность нагнетания равна нулю.
На фланцах системы SPIS и всасывания насоса установлены чувствительные манометры для контроля значения повышения давления системой SPIS.
